加油机自动检定装置

加油机自动检定装置方案配置介绍

一、方案设计

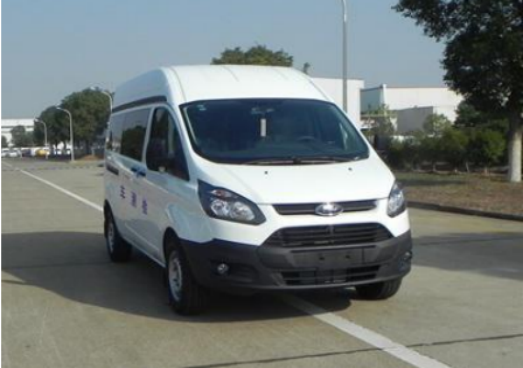

1、车辆选型

选用 JX6533PA-M6 江铃全顺客车底盘改装成 JX5036XJCZKA6 检测车，该车型外观大方，车内空间充裕，动力性能好，满足第六阶段排放标准，在市区内通行不受任何限制.

 2、内部设计：

将乘务舱与后部检定操作舱完全隔离，严禁油气扩散到前舱，充分保证 了前舱的乘坐和工作环境；为加速油气的散发，在后舱车顶装有大型手动天窗；后舱底板加装花纹钢板和设备紧固装置，便于安装设备和紧固设备。

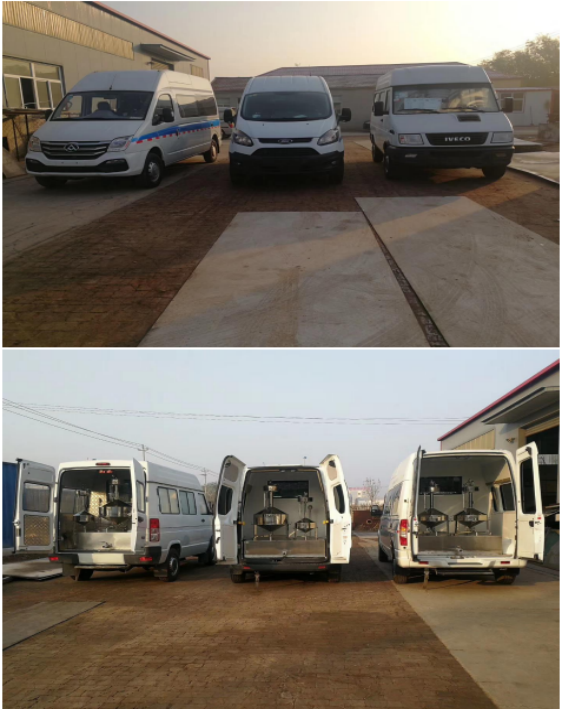

3、检测设备的配置:

安装 100L、50L 金属量器及 250-300L 异形储油箱（或移动式卸油箱），用于加油机检测；在每个标准量器中加装一套温度及液位的自动采集系统，建立智能化的数据处理平台。

4、安全防护措施

前舱和后舱完全隔离，防止油气扩散到前舱；液位计温度计均有国家防爆证书；车辆安装有导电拖带、防火帽等防护措施，保证了现场操作的安全性。

5、检测管理软件

“燃油加油机检定系统”软件，是一套完全符合 JJG443-2015 加油机检定规程的专用软件，它具备了从检定数据采集、计算、存储、报表及检定证书打印，油枪检定预警、加油站管理等功能，为燃油加油机检定提供了一个理想的操作管理平台。

二、技术指标

装置型式：燃油加油机检定系统为自动式

检定对象：燃油加油机

检定介质：燃油加油机为汽、柴油

2.1 标准金属量器组：

2.1.1 名称：二等标准金属量器

2.1.2 规格型号：BJL-DFZN-20L 或 50L、100L

2.1.3 最大允许误差±2.5×10-4（负 4 次方）

2.1.4 二等标准金属量器的分度容积不得大于其标称容量的 5×10-5（负5 次方）

2.1.5 二等标准金属量器的主体材料应用 1Cr18Ni9Ti 不锈钢板制造；

2.1.6 金属量器的外壁应光滑平整，以肉眼观测，不得有凹凸现象；内壁应抛光处理，以保证金属量器的液体残留量最小。

2.1.7 用于检测油品的金属量器，为防止产生泡沫，要在进液口内装有倒液管，倒液管的上端应略低于金属量器的溢流罩，下端应位于圆筒体部分的下部。

2.1.8 为保证金属量器注液时不存气泡，排液时器壁的液体残留量最小，上锥体的夹角和下锥体的夹角都应≤120°。

2.1.9、符合车载安装金属量器要求，可以将罐体与车厢设计成一体结构.

2.2 液位与温度传感器参数

2.2.1 自动读数装置：准确度:0.01%

2.2.2 标尺分辨率:0.02mm3、液面数值：±0.3 ㎜

2.2.3 液面分辩率:0.1mm

2.2.4 通讯:Modbus 协议

2.2.5 防爆等级：ExiaⅡBT4

2.2.6 测温准确度:0.2 级

2.2.7 环境温度:-50℃~65℃

2.2.8 适用介质:汽油、柴油、煤油、水

2.2.9 电源: +12VDC ~+24VDC (车载电源）

2.2.10 磁致伸缩液位仪与数显防爆温度仪是一体的（也可分体安装），液位传感器必须只能装在量器的正中间，量器内部温度探头必须安装在量器内部正中间，这样在使用和安装上更便捷、准确。

2.3 软件部分（云端数据库+Web 端后台管理系统+APP 数据采集系统）

2.3.1 通过管理系统对检定任务进行创建及分发，再由 APP 联网下载任务。

2.3.2 为油枪生成二维码，以后检定通过扫码检定。

2.3.3 打印、制作油枪专属二维码

2.3.4 打开 APP 软件扫描油枪二维码，可直接对油枪进行检定。

2.3.5 自动生成检定界面，并能够实时观察罐内的液位和温度等数据变化。

2.3.6 检定结束，后台自动进行计算，得到单次误差，重复性等数据。

2.3.7 检定数据一键上传云端服务器。

2.3.8 数据通讯采用蓝牙，数据上传采用 4G、5G 网络。

2.3.9 自动生成证书和原始记录。

2.3.10 支持证书和原始记录打印。

三、车辆参数（全顺 V362）

3.1 车身尺寸（长×宽×高 mm）：≤5341mm×2032mm×2455mm；

3.2 品牌：合资品牌，白色

3.3 产品名称：江铃全顺牌 JX5036XJCZKA6 检测车

3.4 载客人数：2-6 人座

3.5 轴荷（kg）：1505/1795

3.6 轮胎规格：215/65R16C

3.7 轮胎数：4

3.8 轴距 (mm)：3300

3.9 底盘型号：JX6533PA-M6

3.10 燃油种类：汽油

3.11 底盘依据标准：国 6

3.12 发动机排量（L）及功率(Kw)：2.0，149，涡轮增压

3.13 发动机型号：ECOBOOST4G20B6L

3.14 发动机生产厂家：江铃汽车股份有限公司

3.15 最高车速(Km/h)：156；

3.16 车辆样式：中轴中顶

3.17 变速箱样式：自动挡；

四、改装内饰

a、电器系统

(一)电源配置

1、车用直流插座（点烟器）AE401-DC12V 12V 点烟器插座，供设备用电 2 套；

2、前空调继电器,含继电器插座 1 套；

3、DVD\GPS 总成 RWX-1288DVD、GPS 导航一体，带倒车影像 1 套 。

(二)辅助设施：电器元件含保险、线缆等 1 套二、外观系统

1、外观改装根据客户定制

2、车窗玻璃纸、后厢车窗、深色玻璃纸 1 套

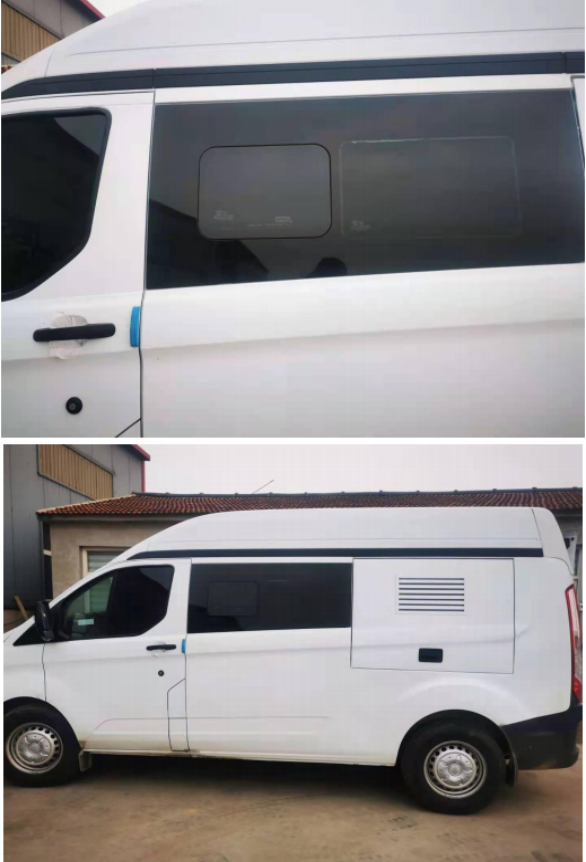

三、车身改制

1、中隔断总成、带固定窗 1 套

2、第二排左双人、右单人座椅，三点式安全带 1 套

3、折叠座椅带扶手 1 套

4、后舱花纹钢地板花纹钢板材质 1 套

5、后舱上掀门 2 套

6、后舱铝塑板内饰铝塑板材质 1 套

7、安全天窗 HDY/700A 不带换气扇 1 套

8、灭火器干粉式 1.05KG 只 1

 五、主要部件的配置

5.1 标准计量组，其中包括二等标准金属量器、液位和温度变送器。标准量器和阀门材质为（304）不锈钢。

5.1.1 标准量器：用于计量加油机在一定时间内加入油品的容积。每次检定完毕，通过手阀将油品放入回油库。

5.1.2 温度传感器：分为上下两个，其中上部的温度传感器用于测量油枪出口油品温度，下部传感器用于测量量器内部温度。

5.1.3 液位传感器：用于测量量器内油品高度，计量颈所有分段都可测量，液位计可根据量器复检结果做出实时修正，方便使用。

5.2 信号采集：液位信号、温度示值通过无线传输进入到笔记本电脑。

5.3 微机自动检定系统一套：包括检定软件、微机系统等。 装置的控制方式 ：自动/手动。自动：可以根据实际情况自动设定温度、液位的读取时间。油枪开始放油前，点击软件检定开始，软件会自动根据设定好的时间将油枪出口温度、量器内液位、量器内温度自动读取和记录，并根据公式计算出标准容积。

手动：即读取液位、温度等信号需要根据实际情况点击软件上按钮，软件会将当前温度、液位信号记录下来记录，并根据公式计算出标准容积。

微机配置:由于检定场地主要为各加油站等室外场所，所以我们选用笔记本电脑为软件载体。我们选用联想笔记本，支持国产品牌。

六、装置的主要特点

本装置软件系统、硬件系统及机械结构都为自主研发，具有成本低、高性能、操作灵活、可塑性强等特点，能够及时满足的客户要求，完美提高生产效率。本系统搭载在专用汽车上，可及时、快速、便捷的为社会服务。设备数据通过无线采集并通过软件自动计算出结果，同时储存到数据库.

七、配置清单
